狭小エリア用ピエゾジェットディスペンサ M-JET

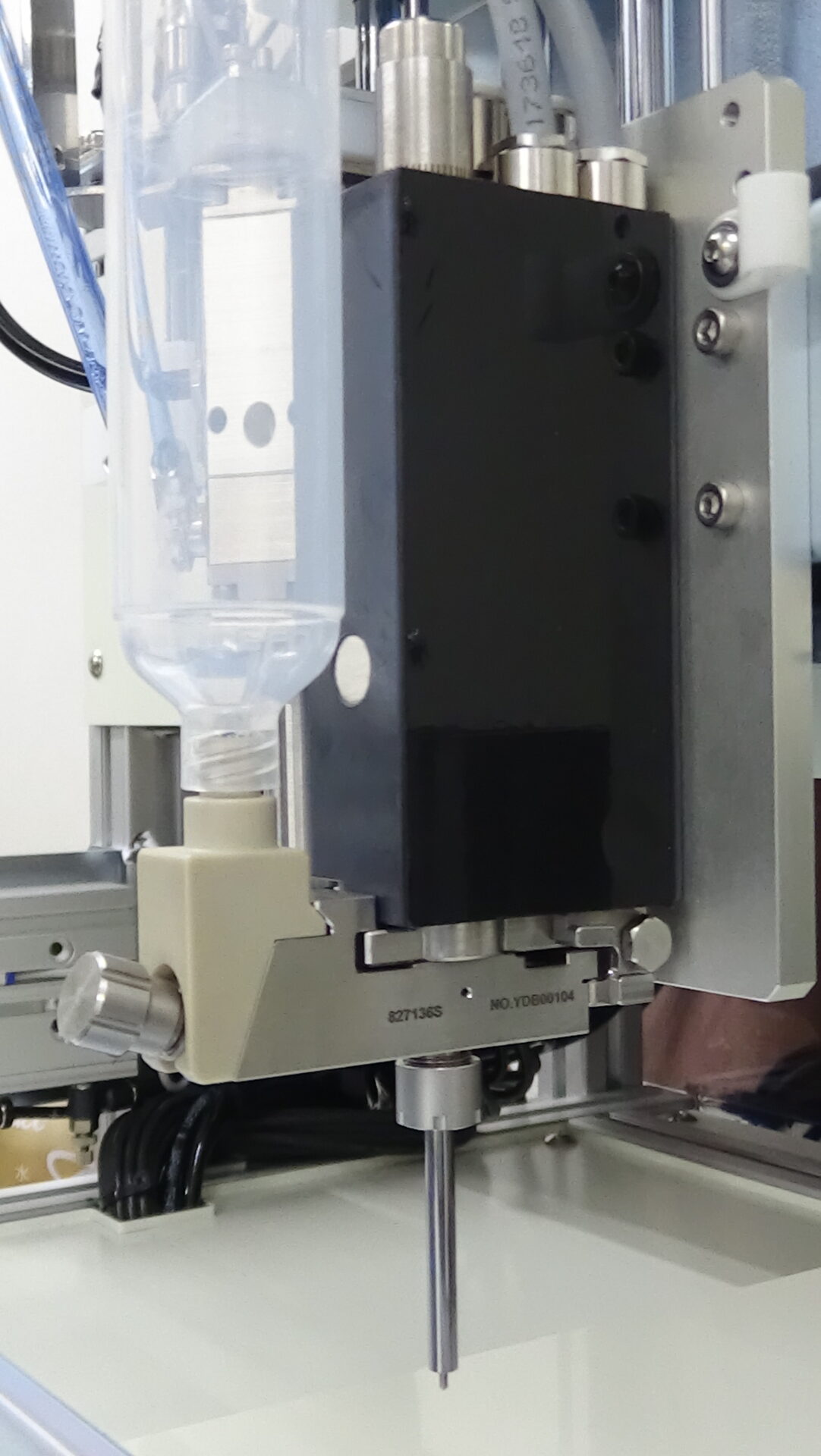

M-JETは、業界初の超ロングタペット(長さ65mm)を採用し、狭小エリアにノズルを近づけて塗布することができるジェットディスペンサーです。

ジェットディスペンサーは非接触塗布に特徴がありますが、ワークとノズルの距離が離れると、塗布位置のばらつきや飛散が発生しやすくなります。
M-JETは吐出部の長さが32mm(φ3mm)あり、狭い場所にもノズルを近づけられるため、正確に非接触塗布を行うことができます。

また、ロングノズルに比べて、応答性が速いため、高粘度の液剤を液だれなく、高精度で非接触塗布することが可能となります。

用途例
・基板の実装部品の狭い隙間に防湿剤を塗布。
・穴や溝がある部品内面への塗装やコーティング
・高い壁があるキャビティ内部や段差のあるワークへの接着剤塗布。

M-JET

技術データ

最小吐出量1.0nL *
吐出サイクル500Hz
液剤粘度1~200,000mPa.s *
温調機構有り(Max.99℃)
コントローラー専用コントローラ(温度を含む)
ノズル口径0.03mm ~ 0.60mm

* 液剤の性質や粘度により異なります。
